Apakah perbezaan antara injap nadi sudut tegak, tenggelam dan lurus? Bagaimana untuk memilih berdasarkan keperluan?

Sebagai komponen penggerak utama dalam sistem pembersihan jet nadi, injap nadi elektromagnet berfungsi sebagai "suis" udara termampat untuk pengumpul habuk jet nadi baghouse. Prestasinya secara langsung memberi kesan kepada kapasiti pemprosesan pengumpul dan kecekapan menangkap habuk. Untuk membantu pengguna industri memahami dengan tepat perbezaan teknikal antara tiga jenis injap nadi arus perdana—sudut kanan, tenggelam dan lurus melalui—dan merumuskan pelan pemilihan secara saintifik, artikel ini menggariskan secara sistematik struktur, prinsip dan senario yang boleh digunakan bagi injap ini berdasarkan spesifikasi teknikal industri dan ciri produk. Ia menyediakan rujukan untuk reka bentuk kejuruteraan penyingkiran habuk dan operasi dan penyelenggaraan peralatan.

I. Definisi Teras dan Ciri Struktur Tiga Jenis Injap Nadi

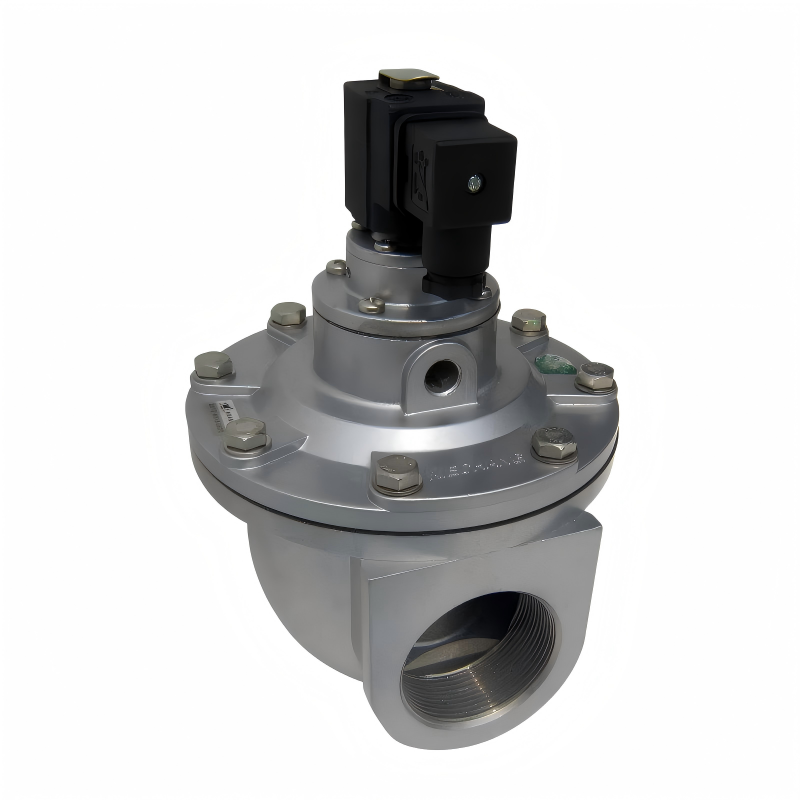

Injap Nadi Elektromagnet Sudut Kanan

Cirinya ialah paip masuk dan keluar udara injap sudut kanan berada pada sudut 90°. Badan injap dan bonet adalah die-cast menggunakan bahan aloi aluminium. Selepas rawatan permukaan, mereka mempamerkan rintangan kakisan yang sangat baik. Diafragma dan gasket pengedap dihasilkan menggunakan proses komposit tervulkan. Bahan mentah untuk kepala juruterbang elektromagnet terdiri daripada bahan magnet berkecekapan tinggi dan bahan pelindung magnet keluli tahan karat. Komponen kritikal seperti spring dan pengikat diperbuat daripada keluli tahan karat. Kaedah sambungan: Paip pengedar udara (tangki udara) dan sumpitan pengumpul habuk masing-masing dimasukkan ke dalam salur masuk dan alur keluar injap, dimeterai oleh nat mampatan di kedua-dua hujungnya.

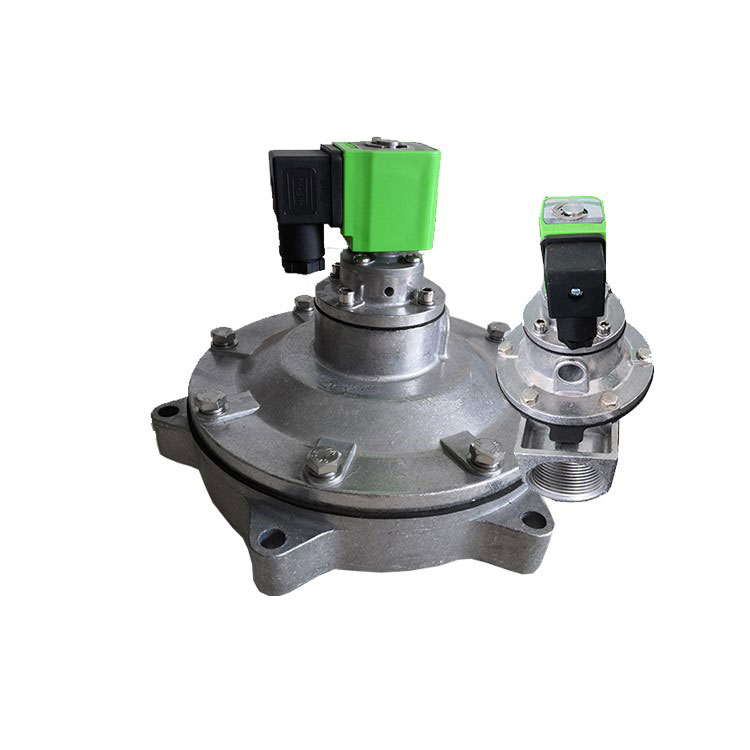

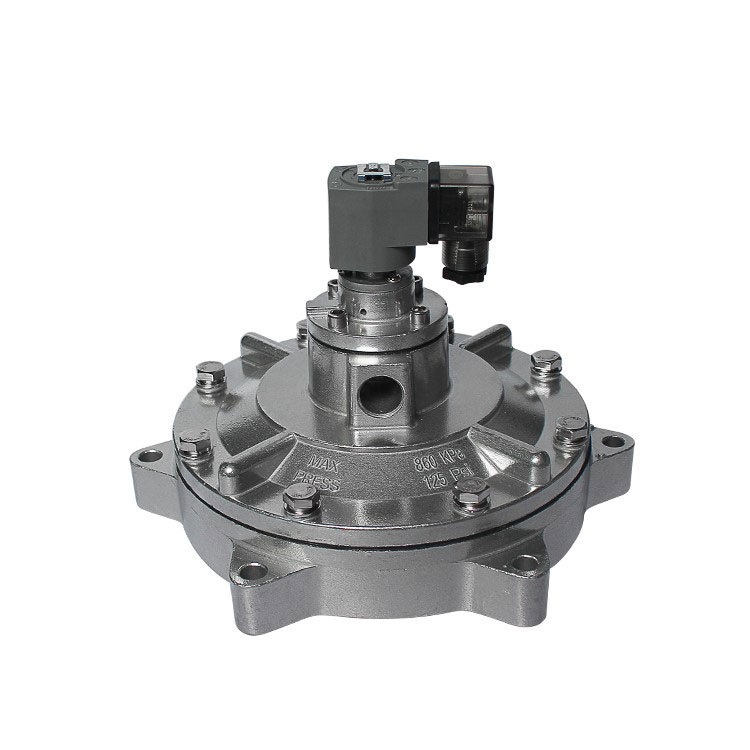

Injap Nadi Elektromagnet Terendam

Terdiri daripada kepala pandu elektromagnet, pemasangan diafragma (diafragma, spring tekanan, pengedap) dan badan injap. Dipasang terendam dalam takungan udara, ia bersambung ke takungan melalui bebibir. Port alur keluar terletak di tengah-tengah dalam badan injap di dalam takungan, memanjang melalui komponen seperti peranti penembusan dinding untuk memasuki ruang tiupan untuk operasi. Jenis injap ini mempunyai reka bentuk saluran aliran yang dioptimumkan yang mengurangkan rintangan aliran gas secara berkesan, memastikan operasi yang stabil walaupun dalam keadaan tekanan rendah. Reka bentuk ini mengurangkan penggunaan tenaga dan memanjangkan jangka hayat diafragma.

Injap Nadi Elektromagnet Lurus

Garis tengah saluran masuk dan keluar udara dijajarkan dalam garis lurus tanpa sisihan sudut, dengan arah aliran gas ditandakan dengan jelas pada permukaan badan injap. Pemasangan melibatkan penyambungan satu hujung ke paip udara yang memanjang dari tangki udara dan hujung satu lagi ke paip udara ruang tiupan. Struktur ringkasnya memudahkan pemasangan, menjadikannya komponen biasa dalam pengumpul habuk nadi tangki udara.

II. Analisis Perbandingan Prinsip Kerja Lazim dan Tersendiri

Prinsip Kerja Injap Nadi Sudut Tepat

Diafragma dalam injap membahagikannya kepada ruang udara hadapan dan belakang. Apabila udara termampat dibekalkan, ia memasuki ruang belakang melalui port pendikit. Tekanan dalam ruang belakang memaksa diafragma untuk mengelak port alur keluar, meletakkan injap dalam keadaan "tertutup".

Isyarat elektrik daripada instrumen kawalan jet nadi menggerakkan angker injap nadi elektromagnet, membuka lubang bolong ruang belakang. Ruang belakang dengan cepat menurunkan tekanan, menyebabkan diafragma ditarik balik. Udara termampat kemudian menyembur melalui saluran keluar injap, meletakkan injap nadi dalam keadaan "terbuka". Pelepasan udara termampat serta-merta menghasilkan aliran jet.

Apabila isyarat elektrik daripada pengawal nadi terhenti, angker injap diset semula. Bolong ruang belakang ditutup, dan tekanan dalam ruang belakang meningkat, memaksa diafragma kembali ke alur keluar injap. Injap nadi kembali ke keadaan "tertutup".

Prinsip Kerja Injap Nadi Terendam

Injap nadi dibahagikan kepada ruang depan dan belakang. Apabila udara termampat dibekalkan, ia memasuki ruang belakang melalui orifis pendikit. Tekanan dalam ruang belakang memaksa diafragma untuk menutup saluran keluar injap, mengekalkan injap nadi dalam keadaan "tertutup".

Apabila isyarat elektrik daripada pengawal nadi menggerakkan angker injap, bolong ruang belakang terbuka. Kehilangan tekanan yang cepat di ruang belakang menyebabkan diafragma bergerak, membenarkan udara termampat keluar melalui saluran keluar injap. Injap nadi memasuki keadaan "terbuka", melepaskan seketika udara termampat.

Apabila isyarat elektrik daripada pengawal nadi terhenti, angker injap diset semula, bolong ruang belakang ditutup, dan tekanan dalam ruang belakang meningkat, memaksa diafragma untuk mengelak alur keluar injap. Injap nadi kembali ke keadaan "tertutup".

Prinsip Kerja Injap Nadi Lurus

1. Penutupan Matikan Kuasa: Udara termampat memasuki ruang belakang melalui lubang pendikit. Tekanan ruang belakang > tekanan ruang hadapan, menolak diafragma untuk mengelak alur keluar injap utama, menutup injap.

2. Pembukaan Kuasa Hidup: Pengawal nadi menghantar isyarat, daya elektromagnet mengangkat angker, membuka lubang bolong. Ruang belakang dengan cepat menurunkan tekanan, mewujudkan perbezaan tekanan antara ruang depan dan belakang. Diafragma bergerak ke belakang, membuka port injap utama, dan udara termampat dihembus keluar.

3. Set Semula Power-off: Apabila isyarat elektrik terhenti, spring angker kembali, menutup lubang bolong. Tekanan dalam ruang belakang dipulihkan melalui lubang pendikit, menyebabkan diafragma menetapkan semula dan menutup port injap utama, kembali ke keadaan asal.

III. Parameter Teknikal Utama dan Kriteria Pemilihan

Penyeragaman Parameter Teknikal Teras: Injap nadi sudut kanan dan lurus domestik beroperasi dalam julat tekanan 0.4-0.6MPa. Rakan sejawat import beroperasi secara seragam pada 0.4-0.6MPa tanpa mengira jenis. Kedua-dua kategori tidak menunjukkan perbezaan asas dalam toleransi tekanan atau penilaian tekanan aplikasi.

Tiga Prinsip Teras untuk Pemilihan Saintifik

1. Prinsip Keserasian Tekanan Operasi: Untuk senario tekanan rendah (memerlukan pengurangan tekanan sumber udara), utamakan injap nadi elektromagnet yang tenggelam. Untuk keadaan tekanan standard (0.4-0.6MPa), pilih jenis sudut kanan atau lurus secara fleksibel berdasarkan kekangan pemasangan.

2. Prinsip Padanan Ruang Pemasangan: Apabila tangki udara dan sumpitan dijajarkan secara menegak, gunakan injap nadi elektromagnet sudut kanan. Untuk susun atur linear, gunakan injap nadi elektromagnet lurus. Apabila pemasangan dalaman di dalam  tangki udara diperlukan, injap nadi elektromagnet yang tenggelam lebih diutamakan.

3. Prinsip Surat-menyurat Jenis Peralatan: Pengumpul habuk nadi kotak udara harus menggunakan injap nadi elektromagnet lurus melalui. Pengumpul habuk rumah beg nadi boleh memilih injap nadi elektromagnet sudut kanan berdasarkan sudut pemasangan. Untuk sistem pengumpulan habuk besar yang beroperasi di bawah keadaan tekanan rendah, injap nadi elektromagnet yang tenggelam disyorkan.

IV. Konteks dan Tinjauan Aplikasi Industri

Injap nadi elektromagnet digunakan secara meluas dalam aplikasi pengumpulan habuk, dan kestabilan prestasinya secara langsung memberi kesan kepada kecekapan rawatan alam sekitar dan kesinambungan pengeluaran perindustrian. Apabila piawaian alam sekitar terus bertambah baik, permintaan untuk injap nadi yang cekap tenaga dan tahan lama terus meningkat. Keluaran perbandingan teknikal dan garis panduan pemilihan untuk tiga jenis injap nadi arus perdana ini bertujuan untuk membantu pengguna industri mengelakkan perangkap pemilihan, meningkatkan kecekapan sistem pengumpulan habuk dan mengurangkan kos operasi. Pada masa hadapan, kemajuan teknologi akan menumpukan pada kawalan tekanan yang lebih tepat, hayat perkhidmatan yang dilanjutkan dan kebolehsuaian yang lebih luas kepada keadaan operasi yang pelbagai, menyediakan sokongan komponen teras untuk transformasi hijau perindustrian.
