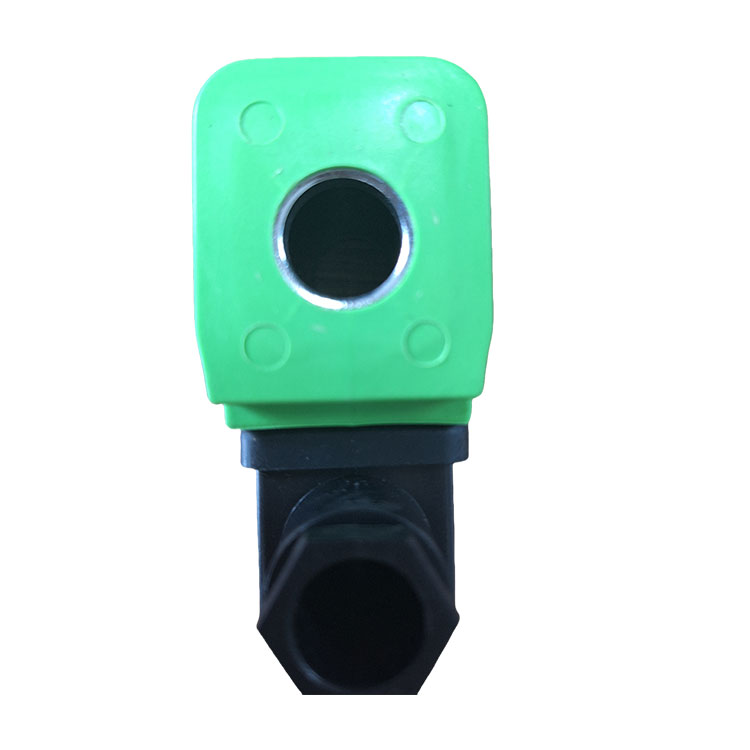

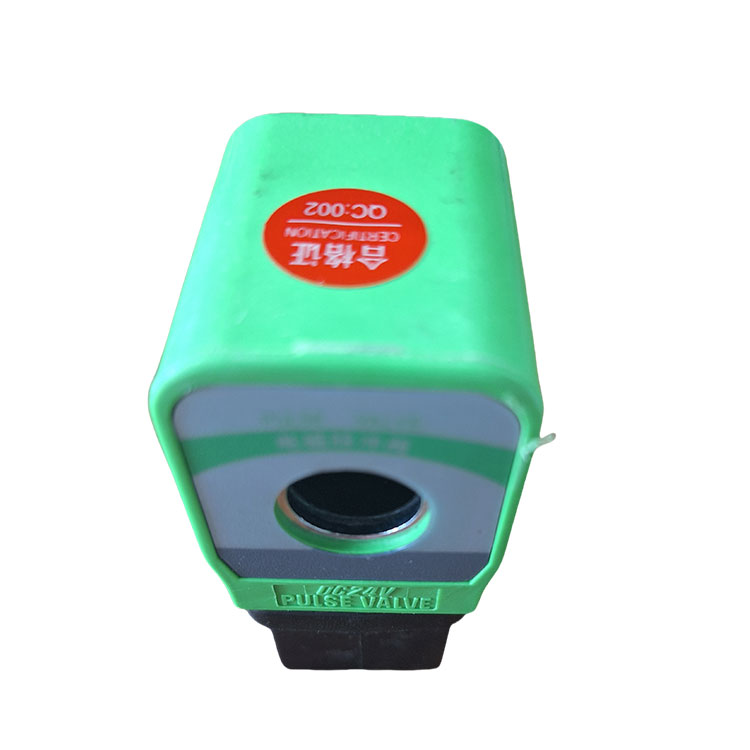

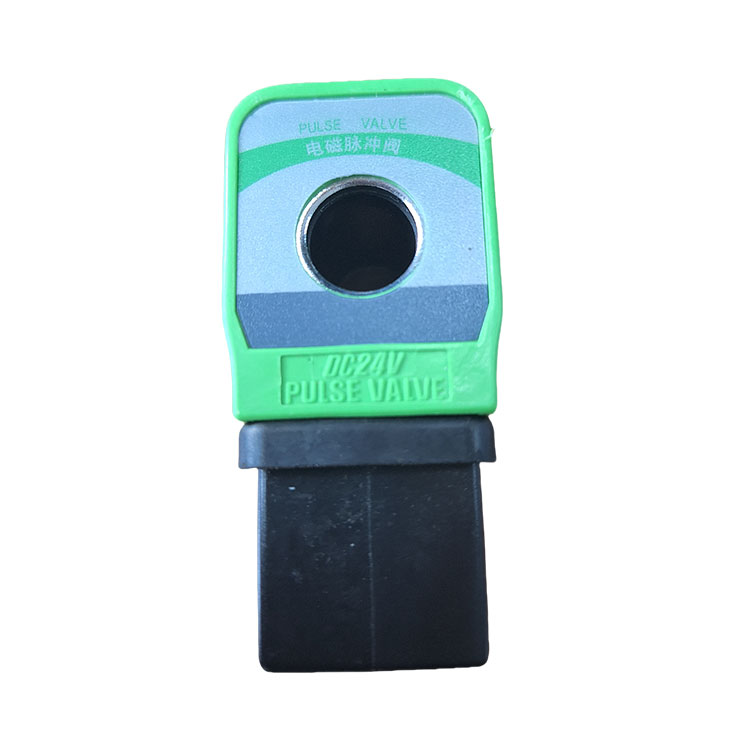

24V DC DMF Solenoid Coil

Gegelung solenoid 24V DC DMF luka dengan dawai enamelled pada tulang silinder berongga, permukaan luarnya adalah suntikan yang dibentuk melalui perhimpunan gegelung. Palam ini terdedah selepas gegelung dan boleh disambungkan ke kotak persimpangan seperti yang diperlukan, menjana daya magnet apabila bertenaga. Gegelung kini digunakan secara meluas dalam industri injap solenoid.

Hantar Pertanyaan

Penerangan Produk

Jenis produk

DC/AC	24V/110V/220V	X
Semasa	voltan	Nota

24V DC DMF Solenoid Coil

Parameter prestasi

⚫ Voltan: DC24V, AC110 V, AC220V

	Kemerdekaan Ba	Memegang va	Penggunaan kuasa
DC24V	-	-	24w
AC110 V.	28.6	13.2	6.6W
AC220V	28.6	13.2	6.6W

⚫ Tekanan kerja: 0.2mpa ~ 0.6mpa;

⚫ Ijazah Perlindungan: IP65;

⚫ Julat suhu: -10 ℃ ~ 50 ℃;

⚫ Penebat: Perumahan gegelung rintangan penebat ≥1mΩ; Apabila voltan input nominal ≤24V, ia dapat menahan AC500V, voltan 50Hz; dan apabila voltan input nominal> 24V dan ≤220V, ia dapat menahan AC1500V, voltan 50Hz;

Penerangan Struktur dan Saiz

24V DC DMF Solenoid Coil

Penerangan Bahan

Perisai gegelung	BMC
Yoke	DT4 / H62
Penggulungan	PPS/H62
Pemalam	H62
INSERTED INSERT	H62
Lengan pelindung	Abs
Badan & Tempat Penyambung	Abs
Skru	304
Cincin pengedap	Nbr
Label	Pelekat berhenti

Pemasangan

24V DC DMF Solenoid Coil Assembly hendaklah mematuhi peraturan elektrik untuk memastikan bahawa penyertaan kabel dimeteraikan dengan betul. Kencangkan bicu skru ke pusat kuasa, maksimum 0.6n · m. Shell luar tidak boleh cacat. Pastikan tanda polaritas terminal + dan - betul. Sekiranya tiada nota, maka garis bekalan boleh disambungkan ke kedua -dua hujungnya.

Keselamatan

Langkah -langkah keselamatan ini hanya berkaitan dengan injap nadi elektromagnet tunggal. Sekiranya digabungkan dengan komponen peranti lain, mungkin ada bahaya yang berpotensi lain, ia mesti melakukan analisis risiko sistem dengan meletakkannya.

⚫ Untuk mengelakkan bahaya pembakaran, berhati -hati untuk tidak menyentuh permukaan gegelung. Suhu kerja berterusan permukaannya sehingga 120 ℃.

⚫ Atas sebab keselamatan, mesti tepat untuk menyambungkan wayar ke terminal tanah untuk tujuan ini.

⚫ Apabila menyambungkan komponen lain, sila pastikan bekalan kuasa telah dipotong.

⚫ Tanpa tiub panduan lengan atau dawai solenoid AC, ia akan terbakar.

⚫ Elakkan rendaman berpanjangan dalam cecair yang digunakan.
