Injap Nadi DMF-Z-20

DMF-Z-20 Injap Nadi Elektromagnet Sudut Kanan Injap nadi elektromagnet (juga dikenali sebagai injap diafragma) berfungsi sebagai "suis" udara termampat untuk sistem pembersihan jet nadi dalam pengumpul habuk rumah jet nadi. Dikawal oleh isyarat daripada instrumen kawalan jet nadi, ia secara berurutan melakukan pembersihan jet nadi pada beg penapis mengikut baris (atau petak), mengekalkan rintangan pengumpul habuk dalam julat pratetap untuk memastikan kapasiti pemprosesan dan kecekapan pengumpulan habuk.

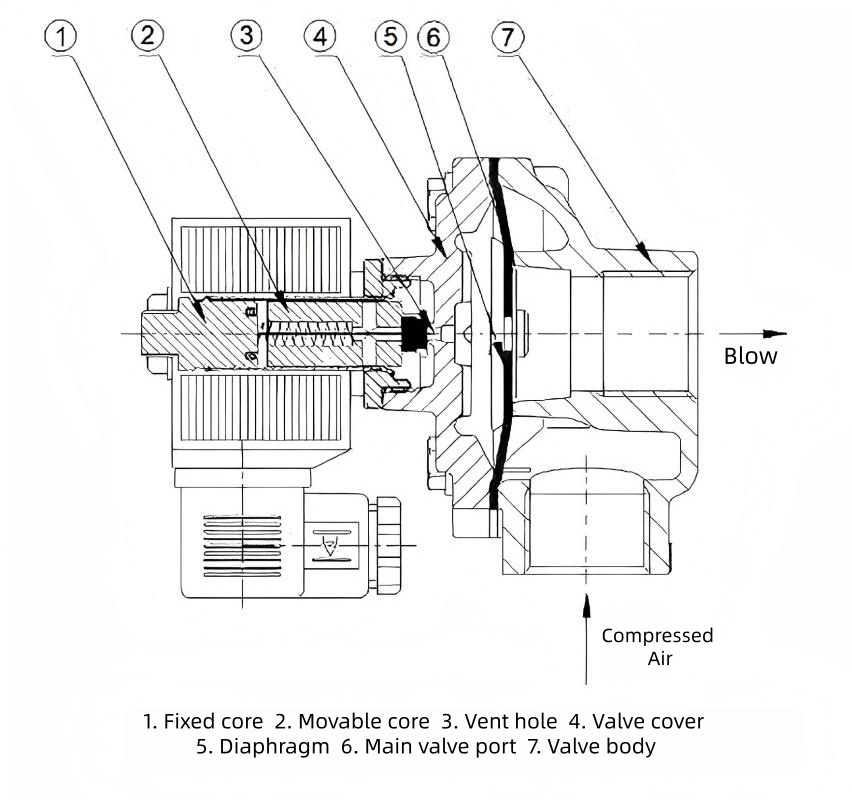

Gambarajah Skema：

Ciri-ciri Struktur:

DMF-Z-20 ialah injap solenoid nadi elektrik sudut kanan. Ciri-ciri strukturnya adalah seperti berikut:

Reka bentuk sudut kanan: Salur masuk dan alur keluar membentuk sudut 90°, memastikan aliran udara lancar dan kesesuaian untuk pemasangan antara tangki udara dan paip tiupan pengumpul habuk.

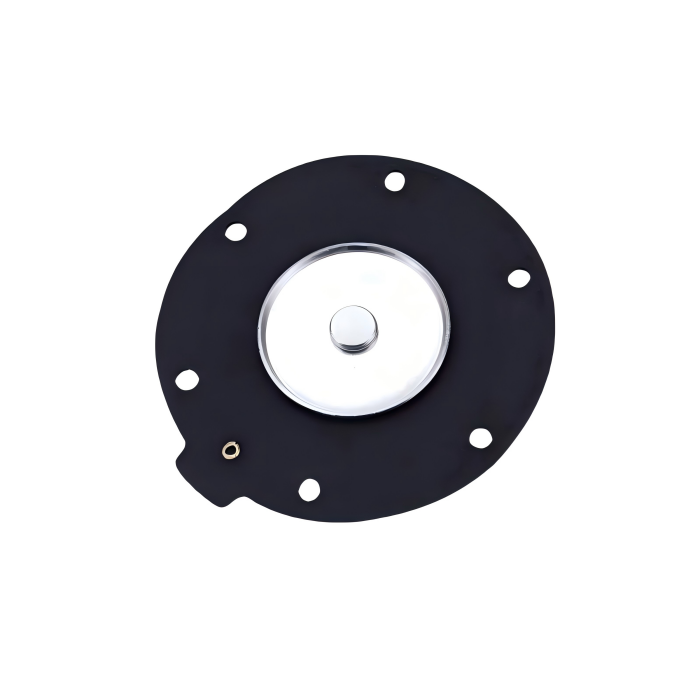

Komponen Utama: Termasuk kepala elektromagnet, diafragma, badan injap dan spring. Badan injap diperbuat daripada aluminium aloi, manakala diafragma biasanya mempunyai struktur bertetulang fabrik getah nitril, menawarkan rintangan haus dan prestasi pengedap yang tinggi.

Kaedah Sambungan: Mempunyai benang sambungan G3/4" dengan diameter nominal 20mm.

Penggerak Diafragma: Dikendalikan oleh pembezaan tekanan pneumatik. Apabila ditenagakan, kepala solenoid membuka port pelepasan untuk melepaskan tekanan ruang belakang, membenarkan gas ruang hadapan mengangkat diafragma untuk tiupan balik. Selepas penyahtenagaan, spring diset semula untuk menutup orifis, memulihkan keadaan tertutup.

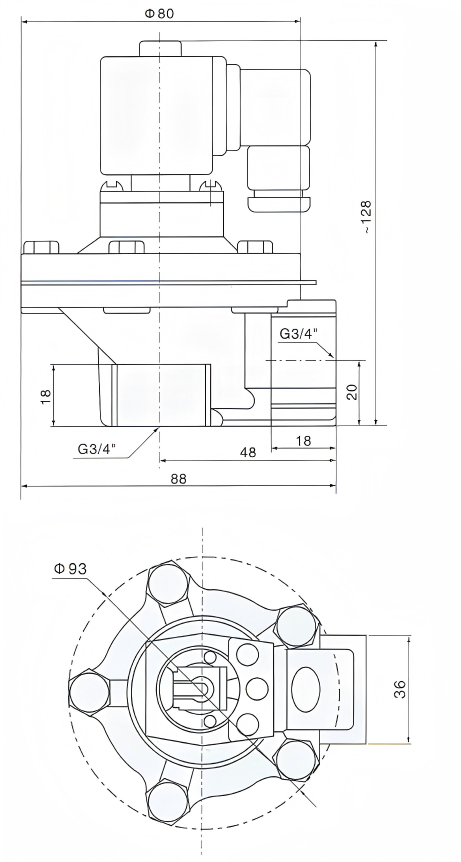

Dimensi Keseluruhan DMF-Z-20:

Spesifikasi Teknikal：

Prinsip Kerja：

DMF-Z-20 Injap Nadi Elektromagnet Sudut Kanan Diafragma membahagikan injap nadi elektromagnet kepada ruang udara hadapan dan belakang. Apabila udara termampat dibekalkan, ia memasuki ruang belakang melalui orifis pendikit. Pada ketika ini, tekanan ruang belakang memaksa pemasangan diafragma untuk mengelak alur keluar injap, meletakkan injap nadi elektromagnet dalam keadaan "tertutup".

Isyarat elektrik daripada instrumen kawalan jet nadi menyebabkan angker injap ditarik balik. Ini membuka port ekzos di ruang belakang, menekannya dengan cepat. Pemasangan diafragma bergerak ke belakang, membenarkan udara termampat meluncur melalui saluran keluar injap. Injap memasuki keadaan "terbuka".

Apabila isyarat elektrik daripada pengawal jet nadi terhenti, angker injap nadi elektromagnet diset semula. Port ekzos ruang belakang ditutup, dan tekanan dalam ruang belakang meningkat, memaksa pemasangan diafragma untuk mengelak dengan ketat pada alur keluar injap. Injap nadi elektromagnet kembali ke keadaan "tertutup".

Kawasan Permohonan：

Teras DMF-Z-20 direka untuk sistem pembersihan pengumpul habuk baghouse jet denyut, serasi dengan beg penapis, kartrij penapis, tiub seramik dan elemen penapisan lain. Ia berfungsi sebagai "suis" udara termampat untuk sistem blowback. Aplikasinya tertumpu dalam tetapan industri berhabuk tinggi:

Kawalan Habuk Alam Sekitar:Sistem pembersihan jet nadi serasi dengan pelbagai pengumpul habuk baghouse/kartrij.

Pembuatan Perindustrian:Bahan binaan (simen/kapur), metalurgi (keluli/peleburan), perlombongan, bahan kimia, farmaseutikal, pemprosesan makanan, kerja kayu, pembuatan kertas, dsb.

Aplikasi Lain:Bantuan tiupan dalam sistem penghantar pneumatik, dan peralatan/keadaan operasi yang memerlukan pembersihan jet nadi.
