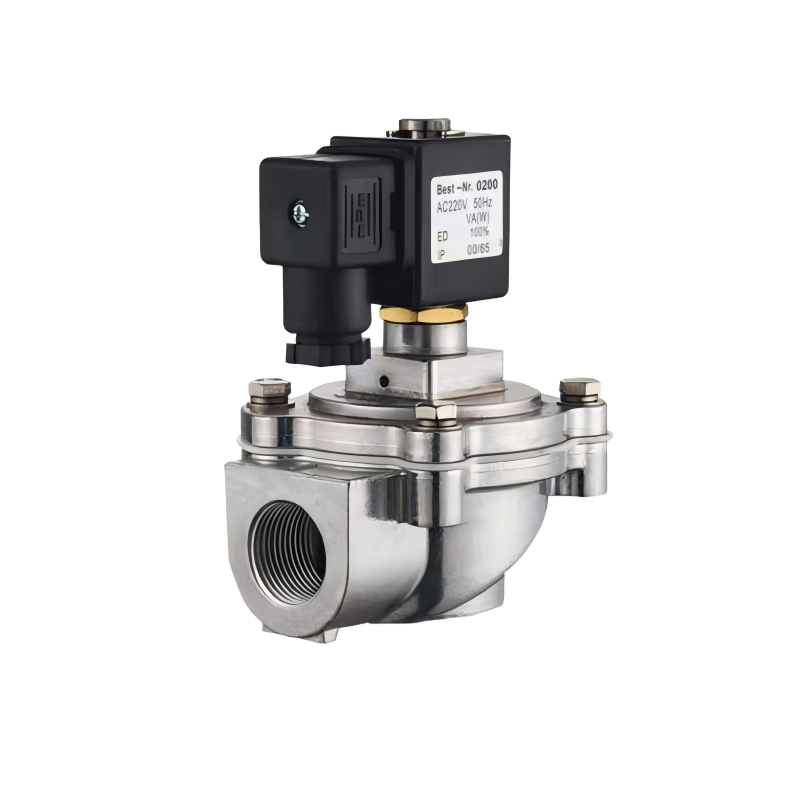

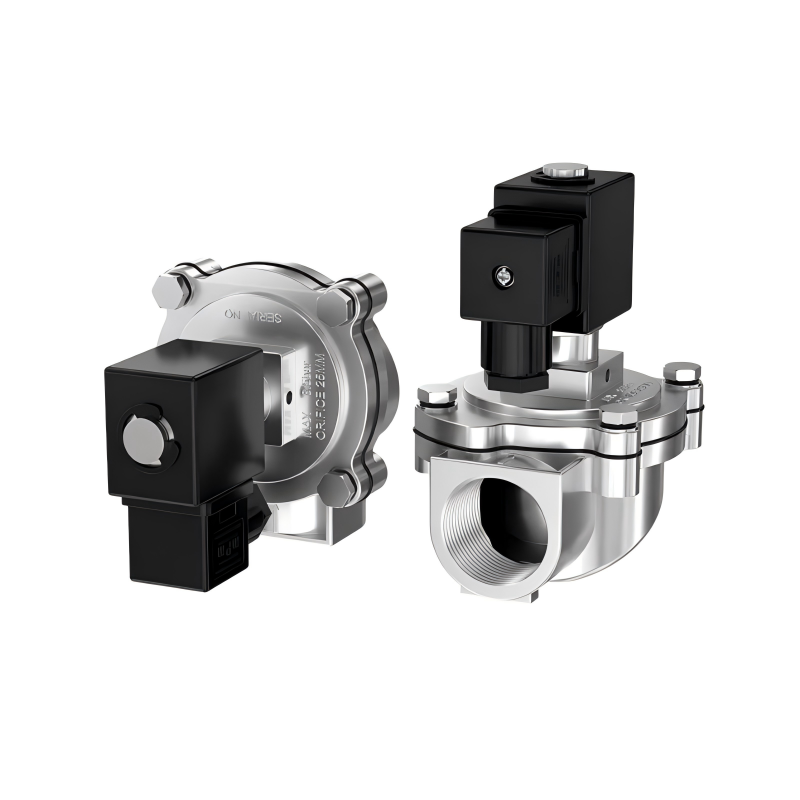

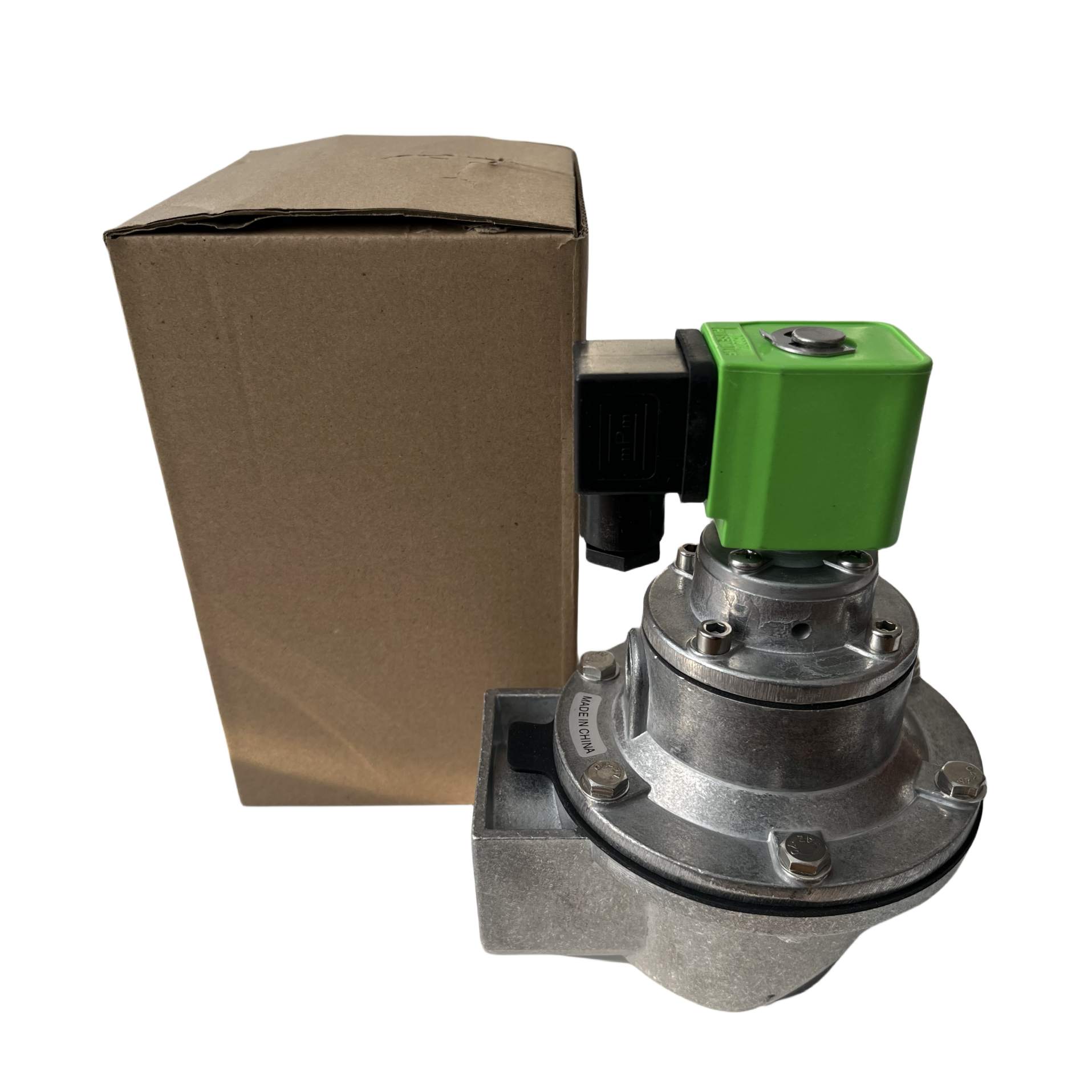

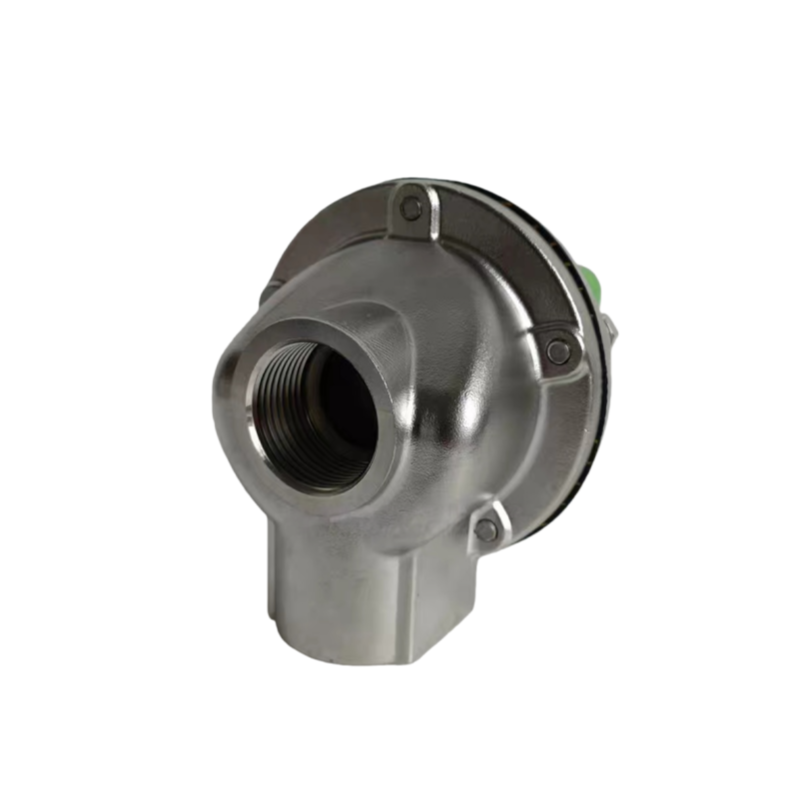

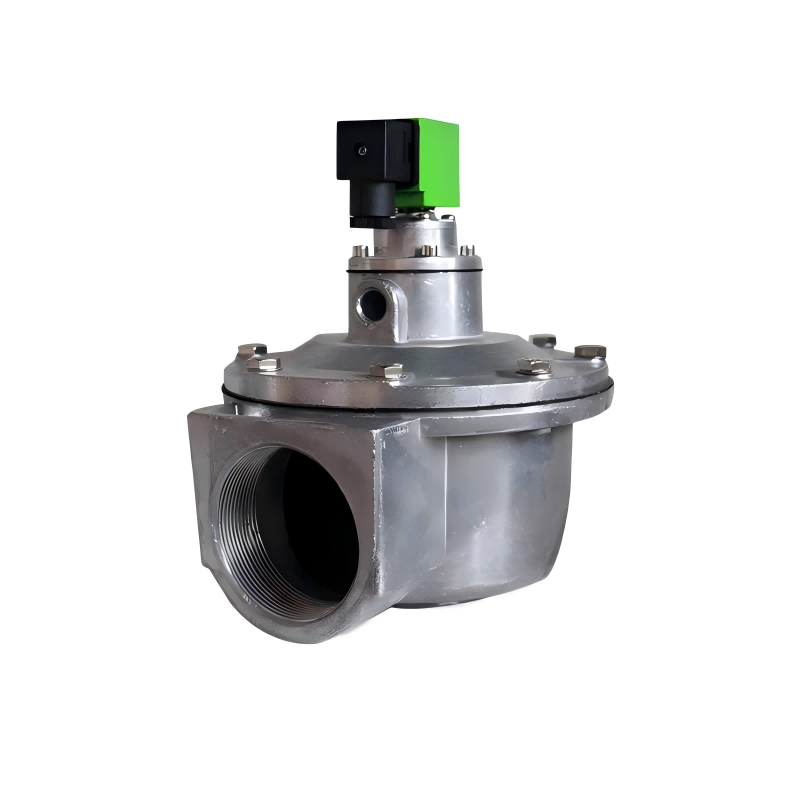

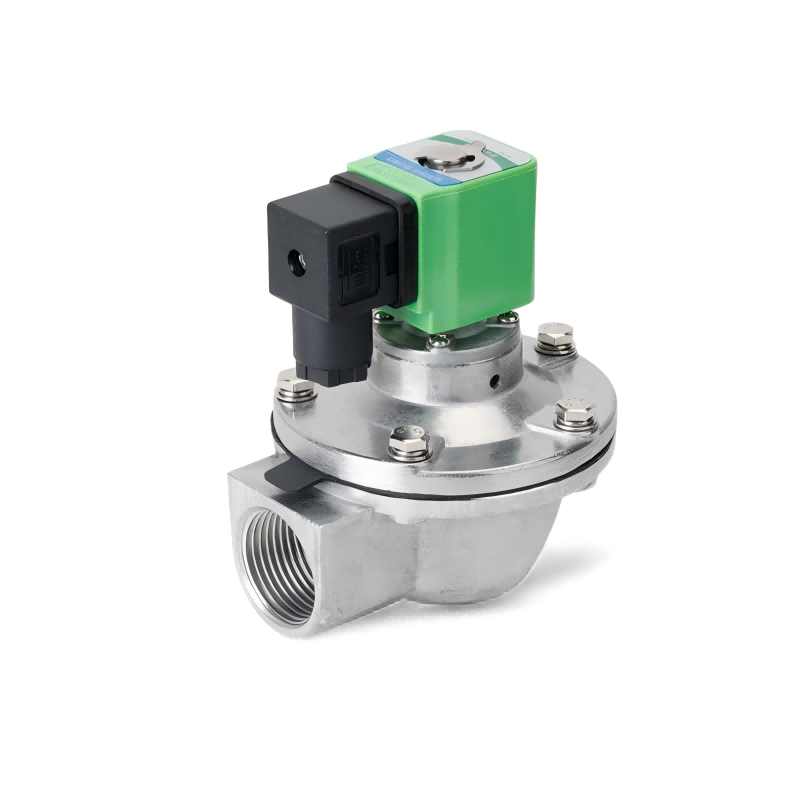

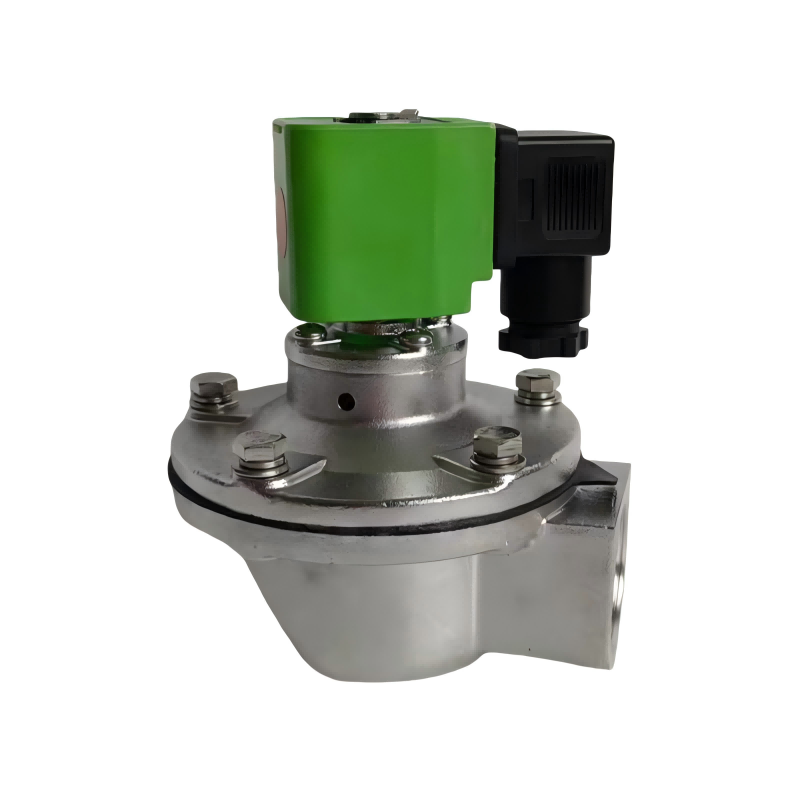

Injap Nadi DMF-Z

Injap Nadi Elektromagnet Sudut Kanan DMF-Z ialah injap solenoid khusus yang direka khusus untuk digunakan dengan pengumpul habuk baghouse. Ia berfungsi sebagai suis udara termampat untuk sistem pembersihan jet nadi dalam pengumpul habuk pulse-jet baghouse. Dikawal oleh isyarat keluaran daripada instrumen kawalan jet nadi, ia secara berurutan melakukan pembersihan jet nadi pada beg penapis baris demi baris (atau ruang demi ruang). Ini mengekalkan rintangan pengumpul habuk dalam julat pratetap, memastikan kapasiti pemprosesannya dan kecekapan pengumpulan habuk sambil mencapai matlamat untuk menghilangkan habuk dari beg penapis.

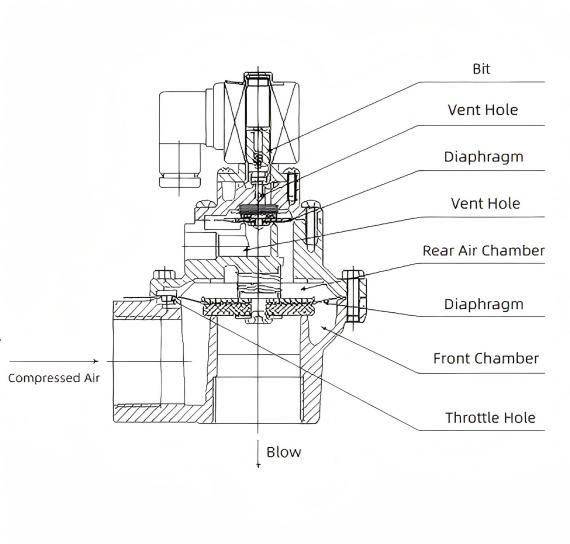

Gambarajah Skema

Ciri-ciri Struktur

Badan injap dan penutup injap nadi elektromagnet sudut kanan DMF-Z dihasilkan daripada aloi aluminium die-cast. Selepas rawatan permukaan, mereka mempamerkan rintangan kakisan yang sangat baik. Diafragma dan gasket pengedap tervulkan dan komposit menggunakan proses baharu. Kepala juruterbang elektromagnet terdiri daripada bahan magnetik dan bahan pelindung magnet keluli tahan karat. Spring dan pengikat semuanya diperbuat daripada keluli tahan karat. Paip sambungan pengedar udara (ruang udara) dan sumpitan pengumpul habuk masing-masing dimasukkan ke dalam injap masuk dan keluar. Kedua-dua hujungnya dimeterai dengan mengetatkan nat mampatan. Injap tersedia dalam tiga spesifikasi—20, 25, dan 40S—untuk pemilihan dalam pengumpul habuk rumah beg jet denyut dengan pelbagai kapasiti pengendalian udara (pemurnian). Badan dan penutup injap adalah die-cast untuk ketumpatan tinggi, dengan salutan lakuer lutsinar yang meningkatkan rintangan kakisan. Pengedap diafragma menggunakan komposit getah logam untuk ketegaran yang sangat baik dan prestasi bebas kebocoran. Kepala juruterbang elektromagnet memberikan tarikan magnet yang kuat dengan operasi yang responsif dan boleh dipercayai. Injap mempamerkan prestasi pembukaan yang unggul, membuka dengan pasti pada 85% voltan terkadar. Ia juga menunjukkan prestasi penutupan yang sangat baik, pengedap dengan pasti pada tekanan udara 0.15 MPa.

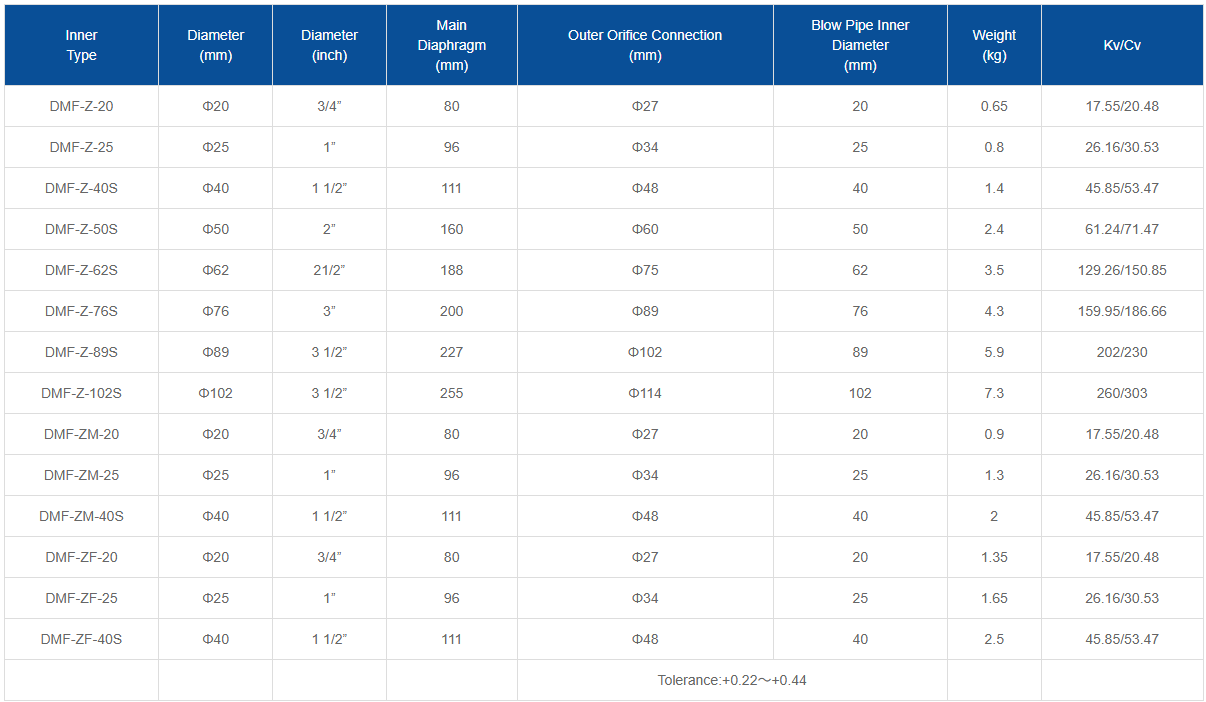

Parameter

Prinsip Kerja

Diafragma membahagikan injap nadi elektromagnet ke ruang hadapan dan belakang. Apabila udara termampat dibekalkan melalui lubang pendikit ke dalam ruang belakang, tekanan ruang belakang memaksa diafragma untuk mengelak alur keluar injap, meletakkan injap nadi elektromagnet dalam keadaan "tertutup". Apabila isyarat elektrik daripada pengawal jet nadi terhenti, angker injap solenoid diset semula. Bolong ruang belakang ditutup, dan tekanan yang meningkat dalam ruang belakang memaksa diafragma untuk mengelak alur keluar injap, mengembalikan injap solenoid kepada keadaan "tertutup". Injap nadi elektromagnet mengawal pembukaan dan penutupan port pelepasan badan injap melalui isyarat elektrik. Semasa pelepasan injap, gas bertekanan di ruang belakang dialihkan, manakala gas bertekanan di ruang hadapan didikit oleh port vakum diafragma, mengangkat diafragma untuk memulakan tiupan nadi. Apabila badan injap berhenti memunggah, gas bertekanan dengan cepat memenuhi ruang belakang melalui orifis redaman. Disebabkan oleh perbezaan kawasan galas daya pada kedua-dua belah diafragma terhadap badan injap, daya gas di ruang belakang menjadi dominan. Ini dengan pasti menutup diafragma di atas port nyahcas injap, menghentikan nyahcas injap nadi.

Kawasan Permohonan

Sektor Peralatan Penyingkiran Habuk

Pengumpul Habuk Baghouse: Sebagai komponen teras sistem pembersihan jet nadi, unit ini dikawal oleh pengawal jet nadi untuk meniup udara termampat secara berurutan ke dalam beg penapis, mengekalkan rintangan pengumpul habuk dalam had yang telah ditetapkan. Ini memastikan kapasiti pemprosesan yang konsisten dan kecekapan pengumpulan habuk, menjadikannya digunakan secara meluas untuk kawalan habuk dalam perlombongan, bahan binaan, metalurgi dan industri kimia.

Pengumpul Habuk Nadi Kotak Udara: Injap nadi DMF-Z sudut kanan tertentu boleh disepadukan ke dalam sistem pancaran nadi pengumpul habuk nadi kotak udara, berfungsi seiring dengan struktur kotak udara untuk mencapai penyingkiran habuk yang cekap.

Medan Pembersihan Udara

Peralatan Penulen Udara Industri: Digunakan untuk mengawal aliran udara, mengeluarkan habuk dari permukaan penapis, meningkatkan kecekapan penulenan dan memanjangkan jangka hayat penapis. Sesuai untuk industri yang mempunyai keperluan kebersihan udara yang ketat, seperti elektronik, farmaseutikal dan pemprosesan makanan.

Sistem Pembersihan Udara Komersial: Dalam peralatan penulenan udara untuk pusat beli-belah, hotel, bangunan pejabat, dan tempat yang serupa, injap nadi DMF-Z membantu dalam mencapai penapisan dan penulenan udara yang cekap.

Industri Kimia

Pengasingan dan Penucian Gas: Digunakan dalam unit pengasingan gas semasa pengeluaran kimia untuk mengawal aliran dan tekanan gas dengan tepat, memastikan kestabilan dan kecekapan dalam proses pengasingan.

Kawalan Gas Reaktor: Dalam reaktor kimia, ia mengawal salur masuk/alur keluar gas dan tekanan untuk mengekalkan keadaan tindak balas yang stabil, meningkatkan kualiti dan keselamatan tindak balas.

Sektor Tenaga

Loji Kuasa Terma: Mengawal aliran gas dan wap pembakaran untuk mengoptimumkan proses pembakaran, meningkatkan kecekapan tenaga dan mengurangkan pelepasan bahan pencemar.

Sistem Pemurnian Gas: Menguruskan penyingkiran habuk dan zarah semasa pembersihan gas untuk memastikan kualiti gas dan meminimumkan pencemaran alam sekitar.

Sistem Pemulihan Habuk

Digunakan untuk mengawal aliran gas, tekanan dan suhu untuk pemulihan dan penggunaan semula habuk yang cekap, meminimumkan pencemaran ekzos. Berkenaan dalam peringkat pemulihan habuk merentasi simen, seramik, kaca dan industri yang berkaitan.

Sistem Kawalan Cecair

Gunakan daya elektromagnet untuk mengawal aliran masuk dan keluar cecair dengan tepat dalam pengeluaran perindustrian. Digunakan dalam sistem pemindahan dan pemeteran cecair untuk kimia, farmaseutikal, pemprosesan makanan dan industri yang serupa.
