Injap perintis RCA3D2

Injap perintis RCA3D2 juga dikenali sebagai siri siri solenoid, injap perintis sesuai untuk semua injap nadi jenis goyen, injap nadi siri RCA3D dan kotak injap nadi.

Hantar Pertanyaan

Penerangan Produk

Skop permohonan

Injap perintis RCA3D2 sesuai untuk semua injap denyut kawalan pneumatik goyen dan serasi dengan pelbagai sistem penyingkiran debu nadi dalam persekitaran goyen. Ini memastikan ia dapat beroperasi dengan stabil dalam keadaan yang keras.

Arahan Pemasangan Injap Pilot RCA3D2

1. Keperluan lubang pemasangan: Lubang pemasangan gerudi dengan diameter ф19.3 - 19.4mm pada plat pemasangan injap perintis.

2. Ketebalan plat pemasangan: Ketebalan plat keluli pemasangan mesti melebihi 1.5mm untuk memastikan kekuatan pemasangan.

3. Pengedap dan Perhimpunan:

a. Sebelum mengetatkan kacang-kacangan, pastikan O-ring dipasang dengan betul untuk menjamin prestasi pengedap.

B.it disyorkan untuk memasang gegelung elektromagnet ke injap perintis sebelum memasang injap perintis untuk meningkatkan kecekapan pemasangan.

4. Keperluan voltan: Untuk memastikan operasi normal injap nadi, voltan input injap solenoid mesti dikekalkan dalam julat -10% hingga +15% daripada voltan gegelung.

Spesifikasi Bahan Injap RCA3D2 Pilot

Bahagian	Bahan
Badan injap	Aloi aluminium mati
Tolak batang	304 keluli tahan karat
Angkat	430FR Stainless Steel
Cincin pengedap	Nitril (getah nitril)
Kacang	Keluli karbon galvanized
Skru	302 keluli tahan karat
Pengapit	Keluli karbon (ditekan secara mekanikal)

Parameter operasi

• Lebar nadi yang disyorkan: 50-500 ms

• Selang denyutan yang disyorkan: 1 minit atau lebih

Parameter Prestasi Produk

Petunjuk Prestasi	Butiran parameter
Pekali aliran	CV ＝ 0.32
Tekanan kerja maksimum	860 kPa
Tekanan kerja minimum	0 kPa
Suhu kerja minimum	-40 ℃
Suhu kerja maksimum	82 ℃
Gas yang berkenaan	Udara sederhana atau gas lengai

Maklumat Model Pesanan Produk

Saiz pelabuhan model	Jenis Thread	Saiz pelabuhan ekzos
RCA3D0	1/8 "npt	3.2mm
RCA3D1	1/8 "BSPP	3.2mm

Parameter operasi

Spesifikasi Model: Sila rujuk kepada K-parameter dalam lembaran data gegelung elektromagnet Q-jenis dan pilih model khusus berdasarkan keperluan voltan.

Contoh:

• RCA3D0 - 300 = 1/8 "Port Inlet NPT, Voltan 200/240VAC, dengan Blok Terminal DIN.

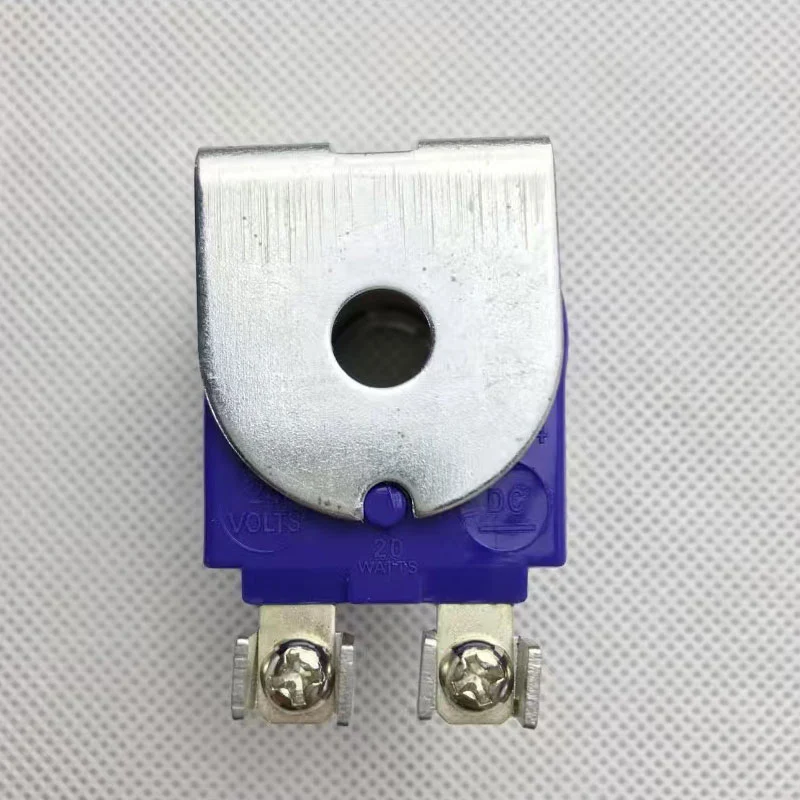

• RCA3D1 - 336 = 1/8 "port masuk BSPP, voltan 24VDC, dengan pendawaian terminal skru (sesuai untuk kotak pemasangan elektromagnet).

Bahagian penyelenggaraan

• K0380: Termasuk meterai O-ring nitril, angker, mata air, dan pemasangan pushrod.

• K0384: Termasuk meterai bahan viton dan semua komponen dari K0380.

• Berat: RCA3D0, RCA3D1 (tanpa gegelung) adalah 0.174 kg

Rca3d2 Pilot Valve
